DUR O LOK®楔形系统gydF4y2Ba

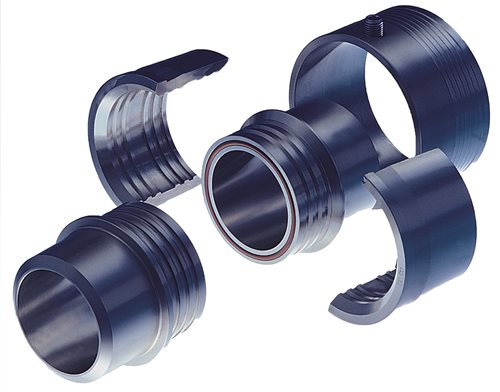

DUR O LOK®设计的核心是位于轮毂外径和拼合联轴器内径上的楔形周向齿系统。齿的楔入动作压缩垫片,并使轮毂两端接触彼此。分体式耦合器的外径是锥形的。一个锥形内径的环滑过分裂耦合器环段,迫使他们在一起,并把他们牢牢地在适当的地方。锥形固定环用固定螺钉固定。整个连接过程可以在不到一分钟内完成,无需扳手。gydF4y2Ba

请求的信息gydF4y2Ba

大调的- o -锁- 3. - jpggydF4y2Ba

重量轻,无螺纹,无螺栓耦合替代方案gydF4y2Ba

DUR O LOK®接头是通用的,轻量级连接器,设计用于替代标准的ANSI法兰。DUR O LOK®接头的设计确保了在广泛的温度范围内的可靠运行。DUR O LOK®接头已在炼油厂应用多年,UOP指定用于CCRTM PlatformingTM、OleflexTM和SorbexTM处理装置,以及OptimixTM FCC进料喷嘴。gydF4y2Ba

DUR O LOK®接头的性能、空间和重量优势使其成为许多管道连接应用中的首选。gydF4y2Ba

大调的- o -锁- 2. - jpggydF4y2Ba

DUR O LOK®管接头的设计目的是减少维护,降低材料成本,并减少管架的空间要求。gydF4y2Ba

特点:gydF4y2Ba


•DUR O LOK®联轴器满足以下代码的要求:gydF4y2Ba
asme锅炉和压力容器规范第VIII节gydF4y2Ba
-ASME B31.1,压力管道规范gydF4y2Ba
-ASME B31.3,工艺管道规范gydF4y2Ba

•紧凑-长度和外径比法兰减少30% - 50%。允许两倍的管道数量每个机架。为浸入式接箍提供改进的外部流体分布。减少了工艺容器中接头的遮挡。gydF4y2Ba

•重量轻-重量比法兰减少60% - 90%gydF4y2Ba

•简单-与法兰相比,每个连接的部件数量减少55% - 75%。gydF4y2Ba

•快速-节省10-15分钟,使或中断每个连接。gydF4y2Ba

•非限制性—全流道内径消除压降,允许“清管”。gydF4y2Ba

•光滑的内部内径-最大限度地减少流动干扰。消除催化剂和其他固体输送应用中的磨损。gydF4y2Ba

•无螺栓和无螺纹-只需要安全固定螺钉。不需要扭矩测量。没有要对齐的螺栓孔。热循环后无需紧固连接。简化涂装和绝缘。gydF4y2Ba

•自激密封-密封力随压力增加而增加。减少泄漏的可能性。gydF4y2Ba

•热稳定性-设计最大限度地减少热膨胀对密封的影响。能承受外部或内部温度的快速变化。gydF4y2Ba

•无干涉配合或金属对金属密封-更高的可靠性。不太容易受到伤害。gydF4y2Ba
