将水清洗到气流中GydF4y2Ba

自定义解决方案公告006GydF4y2Ba
应用程序#041565GydF4y2Ba
行业:石化加工GydF4y2Ba
应用:将水洗到气流中GydF4y2Ba
产品描述:特殊直角GydF4y2BaMaxiPassGydF4y2Ba(MP)GydF4y2Ba

情况:GydF4y2Ba

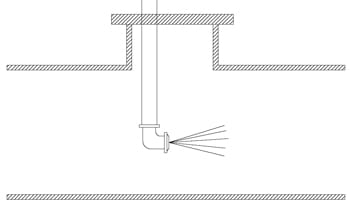

Bete收到了一家石油化工公司的请求,用于喷嘴将洗涤水喷涂到气流中。客户需要具有30°全锥形图案的直角喷嘴。客户的流量要求在29psi(2巴)的27.5 gpm(104 l / min)上给出。喷嘴将固定在1½“(38.1mm)管上,然后将通过4”(100mm)管插入4“(100mm)管以切向6”(152.4mm)管道喷射。因此,喷嘴的尺寸将确定内部直径为4“和6”管道。因为贝尔没有提供具有所需尺寸和流量的股票喷嘴,所以应用和设计工程师设计了定制解决方案。GydF4y2Ba

解决方案:GydF4y2Ba

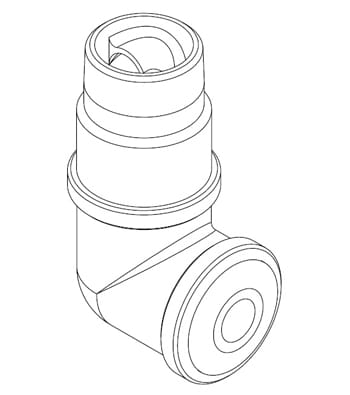

BETE的工程师结合了GydF4y2BaMaxiPassGydF4y2Ba内部叶片结构和机头几何与标准90°弯头。结果是一个紧凑的直角喷嘴,可以穿过4”Schedule 80管道,并将30°的全锥模式喷入6”Schedule 80管道。316不锈钢自定义喷嘴根据客户的规格,满足其尺寸标准。GydF4y2Ba

要讨论与您的流体相关的挑战,请在413-772-0846联系Bete应用工程GydF4y2Baappeng@bete.com.GydF4y2Ba。GydF4y2Ba
